삼성노트북 NT500R5M 분해기

청소도 할 겸 분해해보려고 하는데 제대로 된 가이드글이 없어서 직접 작성합니다.

이 제품은 HDD/RAM 교환 슬롯이 따로 존재해 보통 저 둘을 교체하기 위해선 위 두 부분만 따면 됩니다.

그렇지만 M.2 SSD 장착을 위해서는 반드시 모든 뚜껑을 따줘야 합니다.

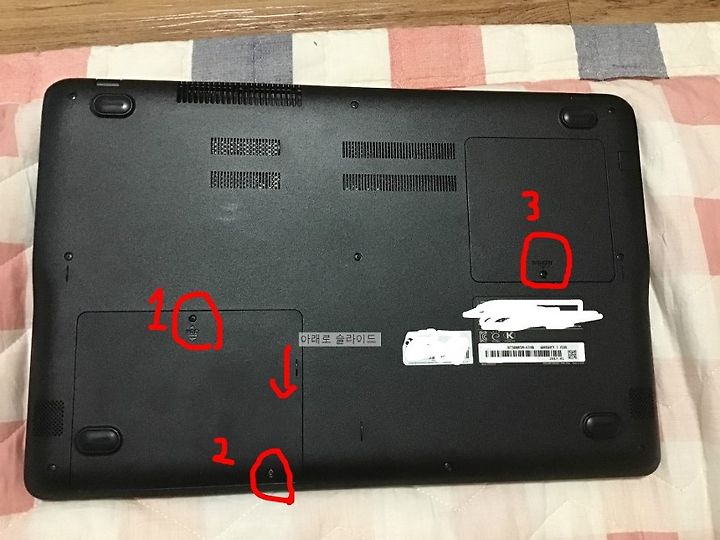

먼저 하드 넣는 곳을 손댈 건데 사진대로 순서 맞추어 해주시면 아래로 슬라이드 할 때 열립니다.

메모리 뚜껑을 따면, 방열판이 보입니다. 역시 나사를 풀어 분리해줍시다.

첫 사진을 재활용 해서 그렇지, 실제로 직접 분해할 때에는 하드와 메모리 뚜껑이 분리되어있습니다.

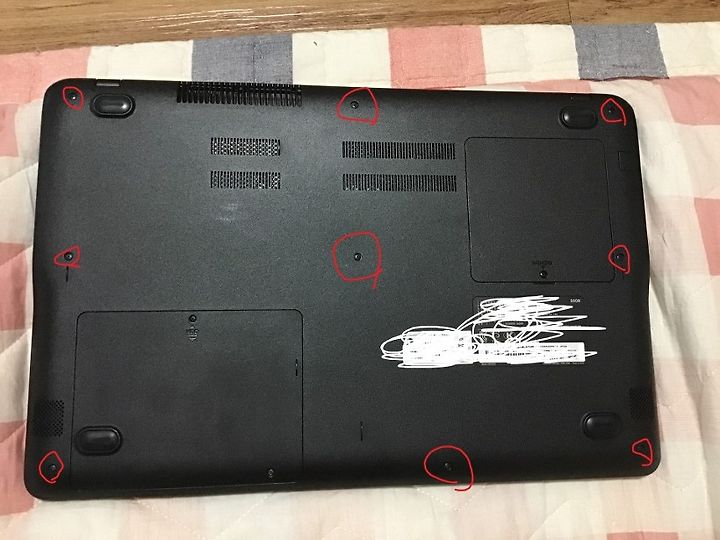

동그라미 친 9개의 나사를 모두 분리합니다. 고무 패킹 아래에는 나사가 없습니다.

나사를 모두 분리했으면 헤라를 이용해 SD카드 슬롯 아래 틈을 공략 합니다. 저기가 잘 들어갑니다.

주의! 잘 들어가나 너무 과도한 힘을 주지 않도록 주의합시다, 휘어지는 정도가 좀 있는 편입니다.

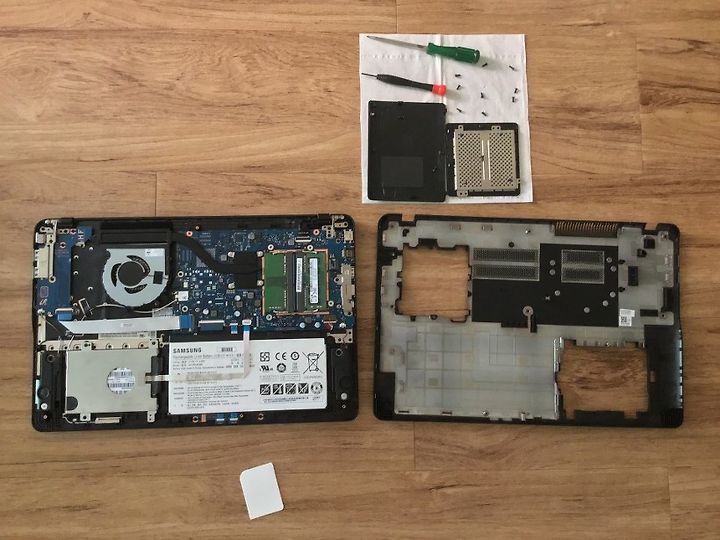

깔끔하게 분리됩니다. 경첩 부분 조심해서 분리하시면 됩니다.

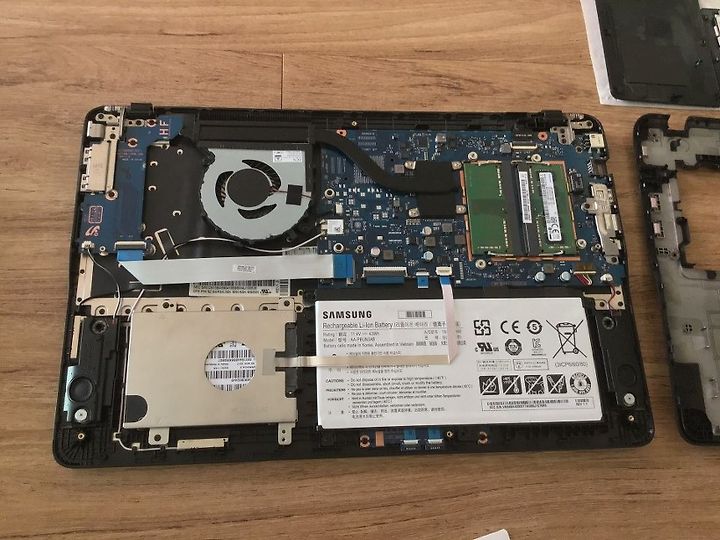

메모리 옆이 CPU인 것 같고, 팬 바로 옆에 있는 칩셋이 와이파이 칩셋이라고 들었네요.

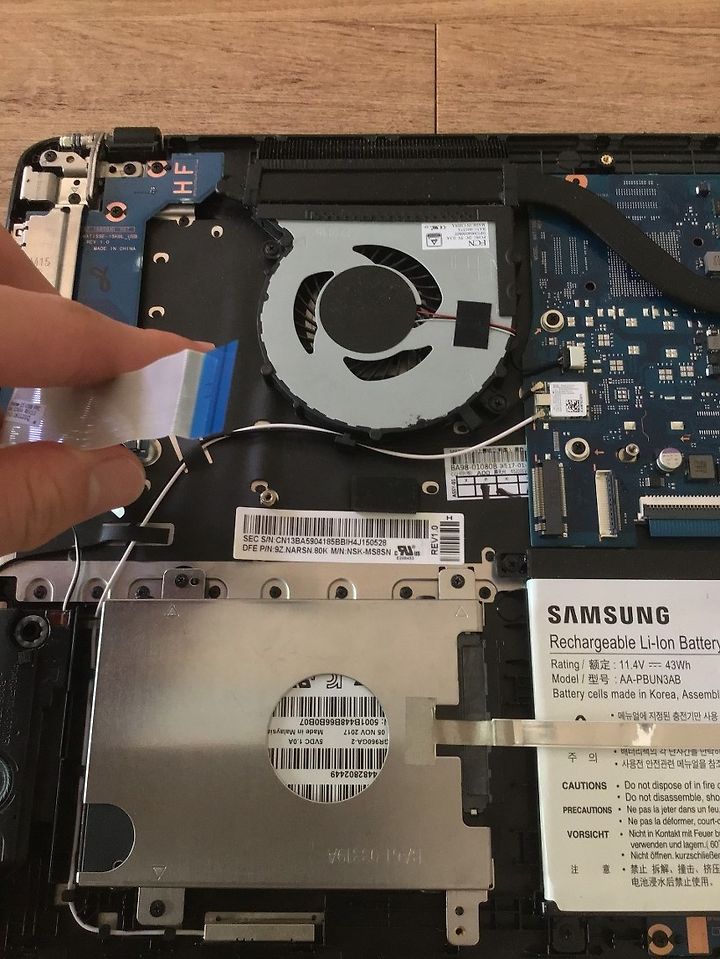

팬 아래를 지나가는 긴 케이블 아래에 M.2 슬롯이 숨어있습니다.

잔짜잔~

여기저기 돌아다녀보니 NVMe는 지원하지 않으며, 2280까지 가능하다는 듯 합니다. (이 부분은 센터에 직접 물어보시는게 정확합니다, 원체 바리에이션이 많은 모델이라 2017년에 나온 모델이지만 2018년에도 이것과 구성이 비슷한 모델이 많습니다.)

조립은 분해의 역순이므로 생략합니다. 생각외로 먼지가 없어서 살짝 털어주고 말았네요.
